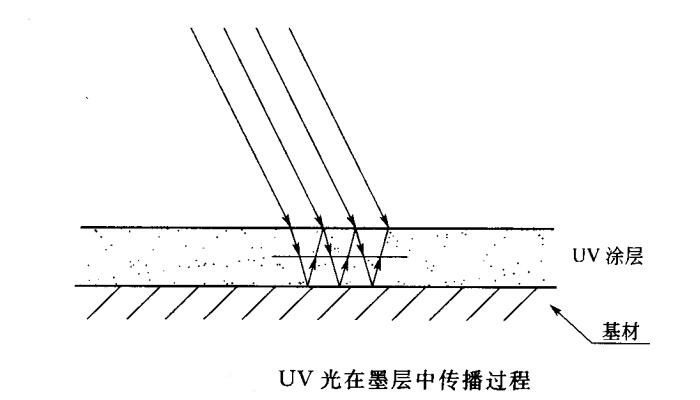

對于薄的透明UV涂層或極薄的有色的涂層存在如下圖所示的UV固化過程。從圖中可看出穿入墨層的大部分光線抵達(dá)基材，經(jīng)反射又到達(dá)表面，表面再反射到基材，這種過程會發(fā)生無數(shù)次。基材對UV光反射率越髙對固化影響越大越有利于固化，特別是鍍鋁紙效果極佳，表層會接受大量多次來自基材反射UV光，使表面固化速率大大提高。

對較厚的UV墨層固化規(guī)律同上述不同，可用Beer-Lambert方程準(zhǔn)確地預(yù)測表面以下任何深度處的固化速率。

I_L= I_oe^kCL

式中:

I_o——在表面處uv光的輻射強(qiáng)度；

C?——吸光物料的濃度；

L ——射程（距表面的深度）；

k ——液料的吸收系數(shù)；

I_L——距表面深L處的UV光的輻射強(qiáng)度。

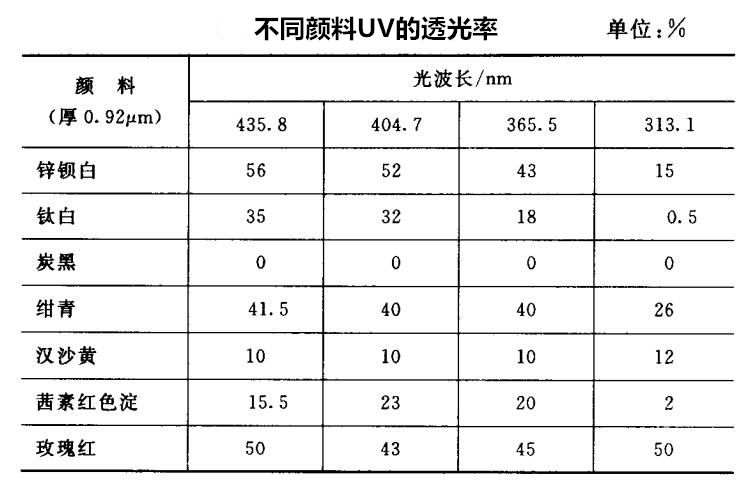

從上式可看出表面的光強(qiáng)度是隨著深度指數(shù)衰減的。吸光物料濃度C主要是樹脂的濃度，油墨越濃越難固化，反之越稀的油墨越容易固化。液料對UV光吸收系數(shù)k主要是顏料和光引發(fā)劑對UV光吸收，顏料含量高且顏料顆粒大對UV光吸收強(qiáng)烈則UV光衰減強(qiáng)烈。不同顏料對UV光吸收率見下表。
