CTP系統的引入使印刷進入了一個全新的時代。目前國內CTP裝機量也在不斷增長，而真正投入大規模生產，能完全發揮它的生產力的廠家為數不多，究其原因，不能合理科學使用設備及工藝操作不規范是主要因素，其中，顯影條件的控制不得不談。

顯影條件直接影響到CTP印版的質量，印刷廠或輸出中心應該隨時監控沖版機的狀態，了解硬件系統的工作情況。如果更換了版材或使用了新廠家的顯影液，也應及時進行相應的檢測，以提高對印版顯影質量的控制力。

檢測顯影液，首先要使用測控條，可直接使用CTP顯影專用測控條或Kodak測控條；為了實現更精確的網點控制，筆者在實驗中設計了如圖1所示的27級網點測控條。

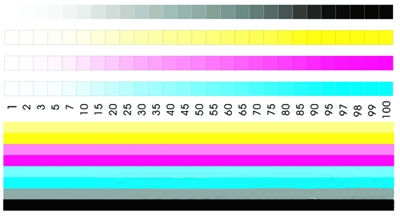

圖1 27級網點側控條

實驗設備：海德堡的topsetter74熱敏CTP、topconnect控制臺、古龍彥InterPlater85 HD沖版機；實驗材料：Kodak陽圖型CTP熱敏版材（525mm×459mm×0.15mm），柯達保麗光Electra Excel顯影液；實驗儀器：25倍放大鏡、顯影液專用溫度計、X-rite Dot印版測量儀、X-rite密度儀等。

最佳顯影溫度

參數設置：黑版，分辨力2400dpi，175線/英寸，45°圓方網，F(xiàn)ocus為2680，Zoom為5890，Light為90%，Rotate為900rpm，顯影速度60cm/min，干燥溫度45℃，顯影毛刷和水刷轉速95rpm，顯影液動態補充75ml/m2。

顯影溫度對CTP印版的影響比顯影時間更為明顯，因此，要得到好的顯影質量，首先必須確定最佳顯影溫度。圖2顯示了不同溫度下50%網點增大情況，圖3顯示了不同溫度下1%～100%網點增大情況，從圖2、圖3中可看出以下幾點。

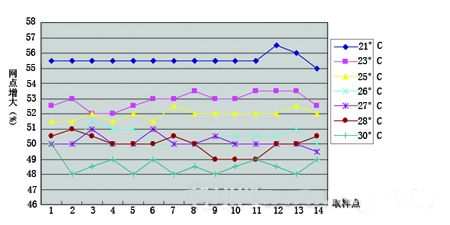

圖2 不同溫度下50%網點增大比較

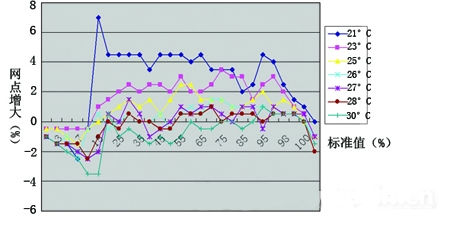

圖3 不同溫度網點增大曲線比較

1、顯影溫度為21℃時網點增大嚴重，很多地方超過4%，說明顯影溫度太低，曝光的空白部分未被完全沖掉。

2、溫度在26℃以上時，印版上的網點面積出現大范圍縮小，說明顯影溫度太高，未曝光的圖文部分被顯影液沖洗掉。

3、顯影溫度為23℃、25℃時印版網點增大曲線波動幅度較小，只有高調和暗調有部分負值出現，說明總體上層次再現情況良好。兩者比較，顯影溫度為23℃時，印版50%網點平均值約為52.9%，25℃時50%網點平均值僅為51.9%，網點增大值更小，更為滿足柯達保麗光Electra

Excel顯影液顯影條件評價標準——50%處網點增大值在3%以內。但是25℃顯影時，高調層次丟失相比23℃時嚴重。在這種情況下，對于一般印版，最佳顯影溫度建議選擇23℃，可以較好地兼顧高、中、暗調層次。
