在油墨千燥過程中，油墨連接料中的溶劑揮發(fā)，剩下的樹脂和顏料干固在承印物表面，那么這種油墨依靠溶劑揮發(fā)來實(shí)現(xiàn)干燥。這樣的干燥形式稱為油墨的揮發(fā)干燥。

油墨揮發(fā)干燥的過程是物理相變化的過程，就是在一定條件下溶劑從液相變?yōu)闅庀?。這個(gè)過程的速率主要取決于幾個(gè)因素，即溶劑的揮發(fā)速率、油墨顏料和連接料對溶劑的釋放作用、外界溫度和蒸汽壓強(qiáng)。

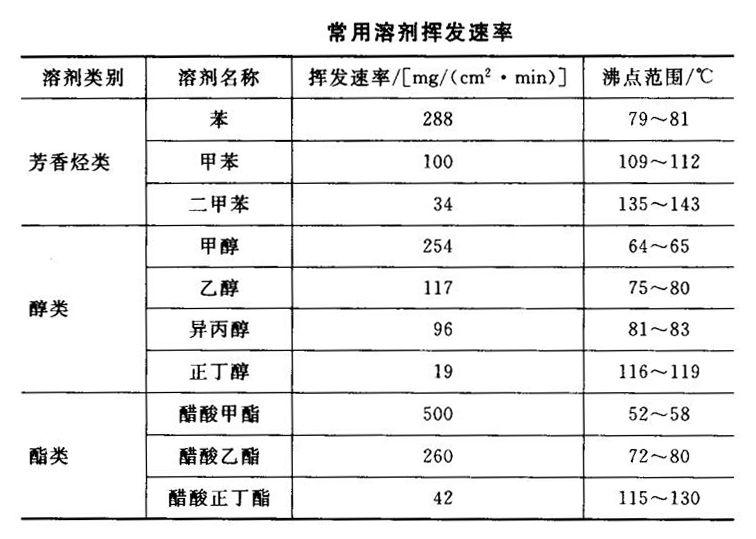

下表是揮發(fā)油墨常用溶劑的揮發(fā)速率。溶劑的揮發(fā)速率，用每分鐘內(nèi)每平方厘米面積上溶劑揮發(fā)的質(zhì)量（mg)表示，即mg/(cm2?min)，也可以用1mL溶劑在過濾紙上完全揮發(fā)所用的時(shí)間（s)表示。

并非用來調(diào)配油墨的溶劑揮發(fā)速率越高越好，油墨干燥速率越快越好。因?yàn)檫^快的干燥速率使油墨在轉(zhuǎn)移到紙上之前容易干燥結(jié)皮，另外停機(jī)時(shí)油墨易干固在印版和傳墨輥上給生產(chǎn)帶來麻煩。

上表中看出同一類溶劑如甲苯和二甲苯化學(xué)結(jié)構(gòu)不同，揮發(fā)速率和沸點(diǎn)范圍相差幾倍，相對分子質(zhì)量越大揮發(fā)速率越慢、沸點(diǎn)越髙。不同類的溶劑如乙醇和醋酸乙酯，沸點(diǎn)相近但揮發(fā)速率卻相差一倍，這是因?yàn)閮煞N物質(zhì)分子結(jié)構(gòu)不同它們的蒸發(fā)潛熱不同（蒸發(fā)潛熱是指一定量的溶劑全部變成氣體時(shí)所需要的熱量)。溶劑的蒸發(fā)潛熱越小，揮發(fā)速率越高。

溶劑沸點(diǎn)范圍的選擇要從具體印刷工藝來考慮。溶劑沸點(diǎn)低在常溫環(huán)境大量蒸發(fā)，車間內(nèi)氣味大，油墨中失去溶劑，黏度增高影響轉(zhuǎn)移性能。實(shí)際上印刷工藝要求在涂布階段內(nèi)溶劑不蒸發(fā)，當(dāng)涂布后的承印物進(jìn)入干燥區(qū)時(shí)溶劑揮發(fā)，這是理想情況。常用的溶劑乙醇、醋酸乙酯沸點(diǎn)范圍為70-80°C，在印刷車間常溫范圍20-35°C之間揮發(fā)速率低，而干燥區(qū)溫度容易實(shí)現(xiàn)，是較理想的溶劑。目前印刷用溶劑型油墨、上光油、覆膜膠等大部分選用這兩種溶劑。
