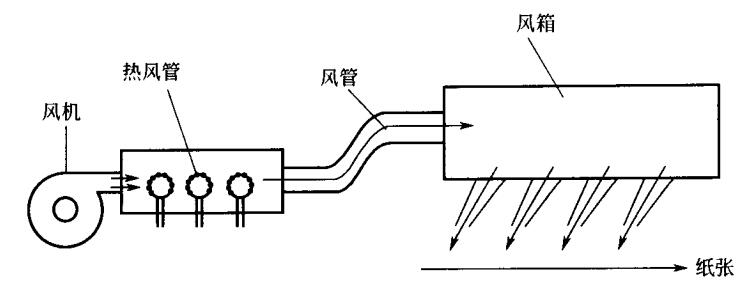

熱風干燥器的原理和結構下如圖所示，由熱風電熱管、風機、風道、風箱、控制系統(tǒng)組成。
熱風機結構
熱風電熱管芯是電熱絲被云母裹著，外面套上不銹鋼或銅管，管外焊接大量散熱翅片。熱風管要求翅片表面溫度400°C以上。熱風管在空氣中工作，由于空氣導熱效率低，因此要求用一定速度風吹，否則就會將套管燒穿。要根據熱風管使用說明書確定吹風機的風速和風量。
銅套管容易氧化，一般用在低溫范圍；不銹鋼套管抗腐蝕耐高溫，一般用于高溫范圍。熱風管安裝時，熱風管不能對著排列，而應錯位排列，以利于風從每支管表面吹過，排列方式如下圖所示。

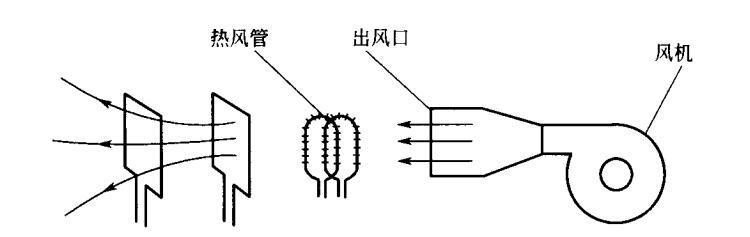

熱風管安裝示意圖
