熱風干燥器由熱風電熱管、風機、風道、風箱、控制系統組成。下面介紹風道的風路設計。
風路設計風機吹風是空氣分子定向運動，在自然狀態下風是直線運動，只有遇到阻擋時才改變方向?？梢园逊肿涌闯尚∏蛭⒘?，它在界面反射滿足光的反射定律，即入射角等于出射角，如下圖所示。

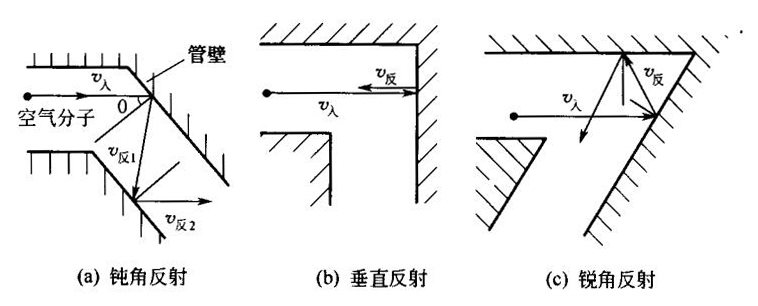

風道壁對氣流的反射示意
實踐證明空氣分子速度反射一次衰減一次，人射角越小衰減越大。圖和圖這兩種風路出現反射與入射風相反的運動，也就是說出現兩個空氣分子微粒迎面相撞的現象。這種情況下反射空氣流不但阻擋入射空氣流，而且反射風和入射風相遇疊加還產生稱為拍頻的低頻噪 聲，其結果是風吹不出去。
理想的風路設計形狀俗稱“蝦米彎”，如下圖所示。 最好不拐直角，而拐120°以上角。另外要求管道內壁平滑，不要出現W形狀的表面。
理想的風路設計
