柔性版印刷機油墨黏度低、溶劑含量高,干燥原理以揮發干燥為主。油墨有溶劑型和水溶性的兩種。溶劑揮發性強,溶劑型油墨干燥用溫度40-60°C強風吹就能干燥,甚至用更低溫度的風吹也能干燥。而水溶性油墨干燥用50-110℃高溫風吹,也可用紅外線和熱風混合干燥方法。下面分別介紹:
1、溶劑型油墨熱風IR設備
溶劑型油墨中的溶劑有乙醇、丙醇、丁醇、醋酸乙酯、醋酸丙酯等,含量在50%以上。這類溶劑的沸點很低、蒸氣壓高,很容易蒸發出油墨表面。只要用風將油墨表面蒸發出來的溶劑吹開,降低油墨表面蒸氣壓就可加速溶劑揮發干燥。對于這種油墨的干燥器只需吹高速風就可干燥油墨。風箱吹風區域不需很長,一般在40-50cm即可。
2、水溶性油墨熱風IR設備
水溶性柔印油墨中溶劑是水和醇類混合物。由于水在常壓力蒸發溫度為100C,因此水從油墨中間徹底蒸發出來需要100°C的溫度。由于醇的存在,水和醇的混合物蒸發溫度可調整到50-70°C左右,蒸發溫度主要取決于水和醇各所占比例,水多則蒸發溫度高。各種水溶性柔印油墨中水的含量在8%-30%之間。

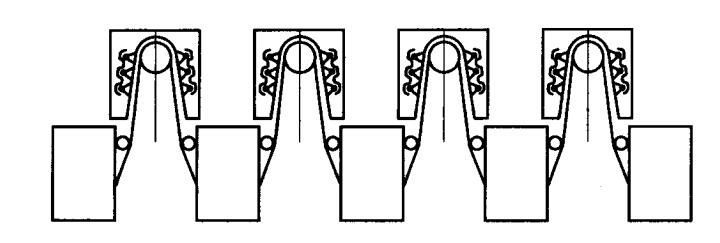

根據油墨中水的含量不同,熱風干燥器的熱風溫度可調,一般調整范圍在40?110°C。水揮發比溶劑慢,因此水溶性柔印油墨熱風干燥箱要長一些,印刷速度才能提高。下圖即為延長干燥長度的干燥箱設計。
柔性版印刷機干燥箱示意
這種設計加熱長度可達100cm以上,干燥速度可提高一倍。
3、柔性版熱風干燥機循環風設計

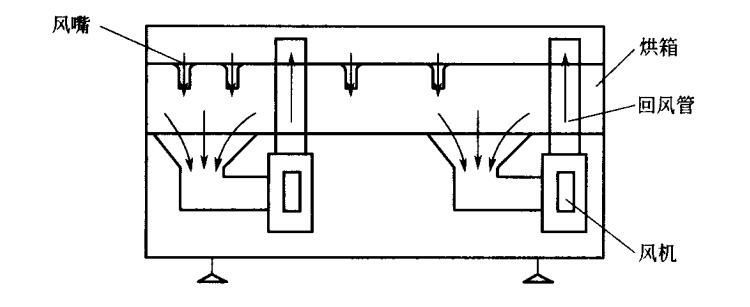

下圖為柔性版印刷機熱風干燥機循環風路。
柔性版印刷機熱風干燥機循環風路
