為使報紙印刷中使用到uv固化技術，UV系統生產企業、UV燈管制造商、油墨生產商以及膠輥、橡皮布等原材料供應商做了大量研究和改進，主要在以下幾個方面有所進展。

（1）UV燈管的能量值已經達到240W/cm左右，實驗室數據顯示該能量值1m長的光管能支持800mm寬的紙帶以12米/秒的速度運行，也就是說已經達到了8萬對開張/小時報紙印刷機的需求。

（2）整個UV光源系統也得到了改進，加入水冷系統，不會再有風冷帶來的強噪聲；利用氮?dú)鈦?lái)消除由于氧氣而產生的能耗，減少UV油墨中光引發劑的使用。

（3）膠輥、橡皮布等原材料供應商也研制出了可以同時應用于UV油墨和普通油墨的兩用材料。

最新資料表明，兩種油墨之間的切換時間已經縮短在1小時以?xún)?nèi)，在報業上基本上是可以接受的。

以下對報業印刷中氮?dú)釻V系統做一個簡單介紹。

1.UV光源系統的構成

UV光源系統主要由三部分構成（見圖1、圖2）。

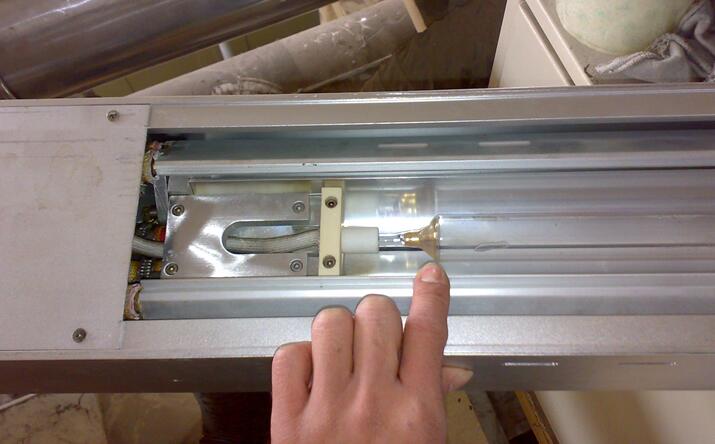

圖1 UV光源系統實物圖

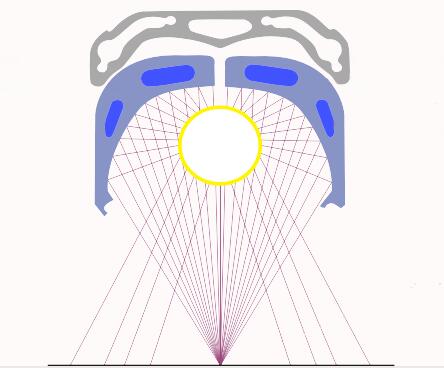

圖2 UV光源系統示意圖

（1）UV燈管。提供UV光源，目前能量值已達到240W/cm。

（2）反射罩。匯集UV光源，安裝后提供超過50%的光能。

（3）快門。設備停止時封閉光源。

2.氮?dú)饧夹g(shù)原理

在正常空氣環境下，由于UV光源和紙帶之間存在氧氣，其與UV油墨中的光引發劑發生反應生成自由基的同時還會生成臭氧，吸收大量光能，不僅消耗了能量和光引發劑，而且生成的臭氧很難聞（如圖3）。

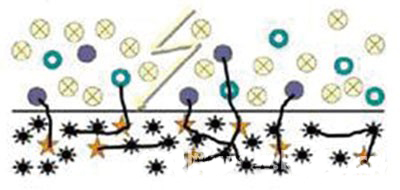

圖3 正?？諝庀鹿庖l(fā)劑反應

在氮?dú)猸h(huán)境下，UV光源和紙帶之間的氧氣被氮?dú)鈹D出，提高了光能的使用效率，減少了UV油墨中光引發劑的使用量，從而進一步降低UV油墨的成本，如圖4所示。

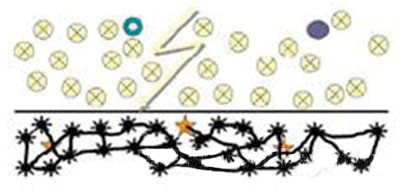

圖4 氮?dú)猸h(huán)境下光引發劑反應

3.氮?dú)釻V系統原理

氮?dú)釻V空間的形成過程如下，如圖5所示。

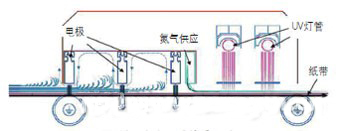

圖5 氮?dú)釻V系統原理圖

（1）正?？諝膺M(jìn)入U(xiǎn)V系統后，紙帶表面的空氣在電離子電極作用下從紙帶表面剝離。

（2）紙帶在進入光源區域時表面就好像被抽了真空一般，這時再注入氮?dú)猓托纬闪说獨釻V空間。

4.氮?dú)釻V系統構成

氮?dú)釻V系統圍繞UV系統主體主要由以下幾個部分構成，如圖6所示。

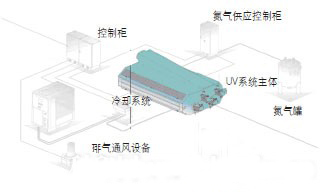

圖6 氮?dú)釻V系統構成圖

（1）UV系統主體。印刷過的紙帶經過該部分，UV油墨在紙帶上得到固化。

（2）氮?dú)夤?yīng)系統。供應設備運行時所需氮?dú)?，氮?dú)饪梢灾苯淤I(mǎi)成品，也可以自己制造。

（3）冷卻系統。UV系統燈罩部分需要冷卻，目前大多采用水冷系統。

（4）排氣系統。排掉生產過程中產生的廢氣。

（5）遠程控制器。在線控制整個系統的運行。

由于最近幾年用戶開始增多，用于報業的UV油墨價格已經開始走低，隨著技術進步和用戶需求增加，UV油墨價格已經達到一個合理的、可接受的水平。

合適的就是最好的，UV印刷技術值得你投資。
