改性石英玻璃

熔煉石英時，可在石英內摻雜某些物質使其具有某些特性。例如制造無臭氧燈管，在石英內摻人二氧化鈦（TiO₂）用于吸收200nm以下的 UV光，UV燈管就不會產生臭氧。當TiO₂的摻雜量為4%時發(fā)現(xiàn)，石英玻璃熱脹系數(shù)為零，這對超高壓氣體燈防爆很有用。

在石英內摻雜氧化鋯（ZrO₂）和氧化釔（Y₂O₃）后，會使石英抗析晶能力大大提高，這對壁負荷高的石英燈提髙壽命很有利。還有如鈉鈣石英玻璃，輻射波長范圍為280-350mn,其余均被吸收，這正是UV保健段波長范圍。

伍德玻璃

國外稱能透過UV光、但不透可見光的黑色玻璃為伍德玻璃，國內稱這種玻璃為透UV光黑色。

透uv光黑色玻璃的主要成分是：二氧化硅（SiO₂）占50%，氧化鋇（BaO）占25%，氯化鉀（KCl）占15%，氧化鎳（NiO）占9%，氧化銅（CuO）占1%。其中氧化鎳能強烈吸收可見光，使波長400-700nm的光不能透過，而長波紫外線則可透過80%以上。圖1所示為國產透UV光黑色玻璃的光譜透過率曲線。

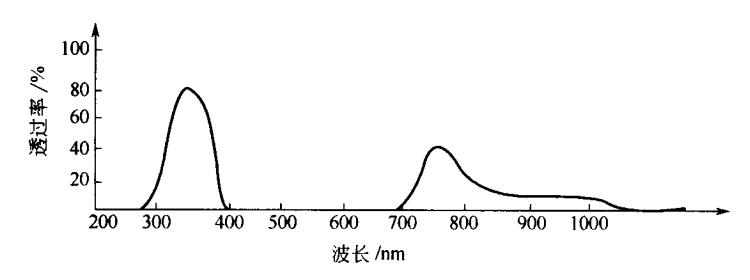

圖1 國產透UV光黑色玻璃的透光曲線（玻璃厚2mm）

從圖中可看出，透UV光黑色玻璃對可見光400-700nm是根本不能透過的；而在波長300-400nm范圍內的UV光透過率很大，其峰值365nm處的透過率在80%左右; 700-1000nm的近紅外光譜區(qū)也能透過一部分UV光。這種燈常用來制造uv熒光燈，例如印刷上用的網版曬版燈、皺紋油墨預固化燈等。

相關文章：
UV燈管中石英玻璃的處理方法
UV燈管中石英玻璃特性
