UV固化機的結構、用途及調整方法不同，UV燈罩在燈箱內固定方式、安裝方法也不同。下面介紹常見的幾種方式。
1、UV燈罩在燈箱內可上下移動安裝方式
如圖1,UV燈罩固定在燈支架上，燈支架通過四根螺桿與燈箱頂板相連接，通過調節(jié)手柄可調節(jié)燈具高低從而改變燈管與被照物的距離。改變燈管與被照物的距離可以改變被照物處的溫度和光強。這種方式一般用于與絲網印刷機配套使用的UV固化機，因為絲網印刷承印材料比較復雜，有極不耐溫的薄膜，也有玻璃類硬板；油墨的厚度變化也比較大。對不同承印材料和油墨，通過改變燈管高低可達到理想效果。

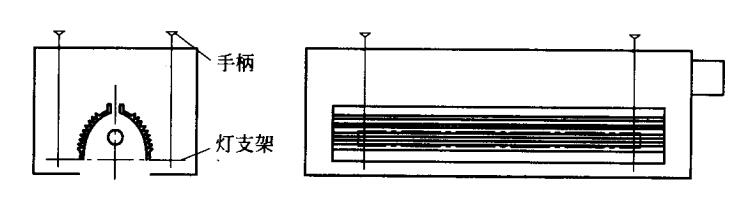

圖1 UV燈罩可上下移動燈箱
2、UV燈罩可從燈箱側面抽出的安裝方式
柔性版、凹版、平版印刷機配裝UV固化器，一般燈管固定在印刷機上不易拆下來，而換燈管或清洗燈管時將燈具從側端抽出就顯得很方便。如圖2所示結構。

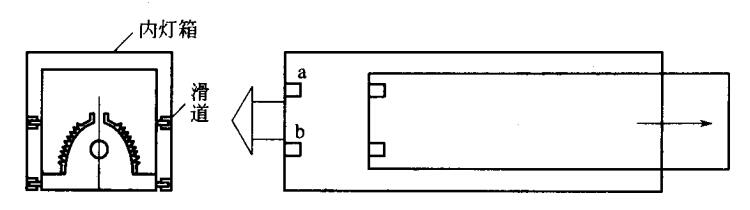

圖2 UV燈罩可從燈箱側端抽出燈箱結構
a—燈罩翻轉電機；b—接線插頭
3、UV燈罩可從燈箱背后取出的安裝方式
有些印刷機安裝UV固化機的空間是在機器里，擦換燈管時燈具無法從側面抽出，只能從燈箱背后取出，如圖3所示

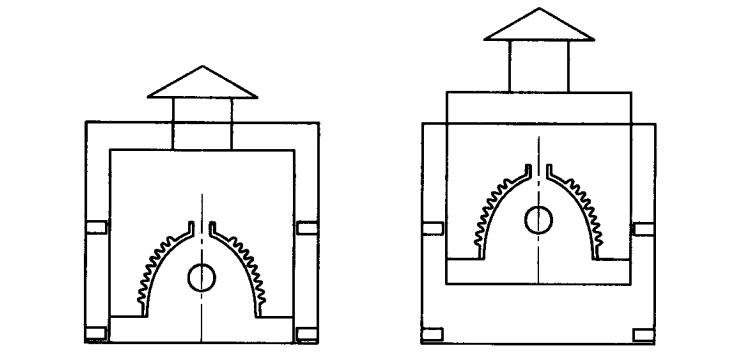

圖3 UV燈罩可從燈箱背后取出燈箱結構
