UV固化機配套的傳送機，是用來把涂布完UV涂料后準備固化的材料經過此送至UV燈下照射，這就要求傳送機構能夠適應UV燈產生的強紫外線和髙溫。

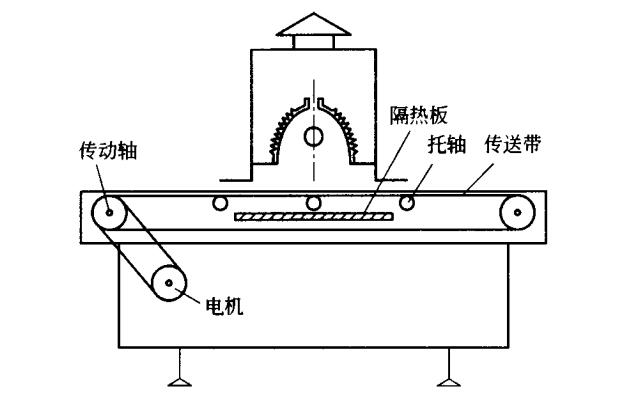

圖1 平張紙用傳送機
1、傳送帶
傳送帶要耐高溫，UV燈下溫度為200-400°C，傳送帶一般由金屬或特氟龍材料制造。另外材料熱脹系數要小，因?yàn)閭魉蛶氖覝亻_始啟動直到UV燈下工作溫度變化比較大，材料熱脹系數大則傳送帶變形比較嚴重，在運動方向（或稱為縱向伸長方向）使傳送帶跑偏。.

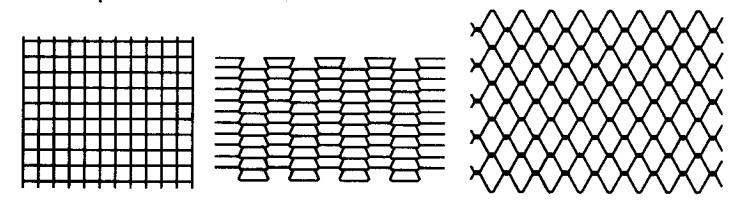

傳送帶的形狀有如圖2所示幾種常見形式。
?(a)特氟龍材料格形網 ? ? ? ? （b)乙字形不銹鋼網帶 ? ? ? ? ? ? ? ? ? ? ? ?（c)人字形金屬網帶
圖2 幾種常用傳送帶形狀

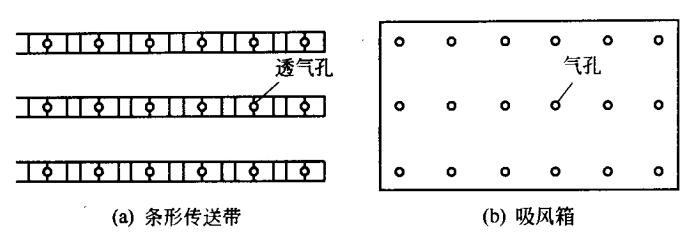

還有帶下吸風的傳送帶，如圖3所示。圖的條形帶上有孔，圖吸風箱上有與條形帶對應的吸氣孔。當孔帶在吸風箱上面?zhèn)鲃訒r(shí)，要求任意時刻都要保持條形帶的孔與吸風箱上的孔重疊，將紙吸在條形帶上隨之傳動，紙被牢牢地吸在條形帶上不能相對移動，達到不跑偏的目的。
圖3 下吸風箱式傳送帶
2、托軸或托桿傳

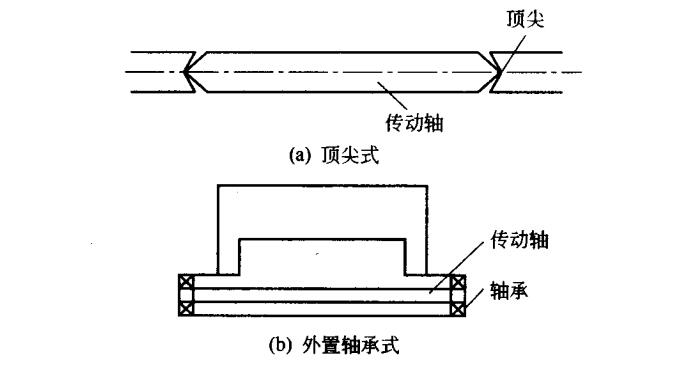

送帶不僅需要兩端的軸支撐，由于網帶長且有一定重量向下懸垂，還需要在中間加托軸。托軸位于燈箱下面溫度很髙，因此托軸軸承的潤滑油會流出來，使托軸失去潤滑停轉。傳統托軸用頂尖式和外置軸承式如圖4所示。
圖4 傳統托軸形式

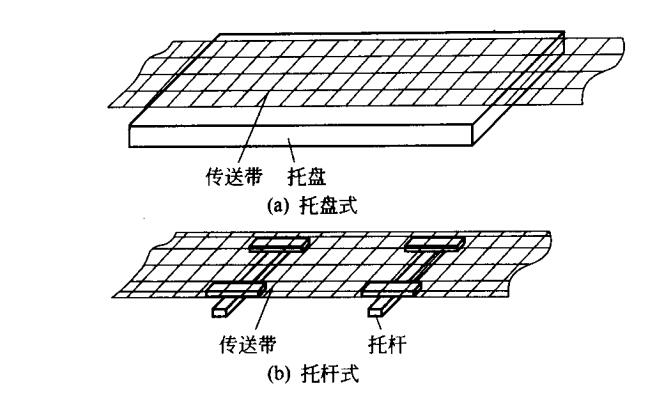

現在用的傳送帶材質較輕且摩擦系數小，因此可以不用托軸改用托盤或托板，如圖5所示。托盤、托板的硬度要小于傳送帶的硬度，否則傳送帶很快磨損。托盤可用鋁或銅材，托桿可用尼龍或木質材料。
圖5 傳送帶托盤、托板示意
3、隔熱板
UV燈下溫度很高，用隔熱板放在燈管正下方，阻擋熱量傳到傳送架下面柜子里。隔熱板材料一般用石棉布或陶瓷布。也可用吸風箱或水冷盤作隔熱板，風機將UV燈照射下來的熱量吸走，這種結構效果好但成本高。
