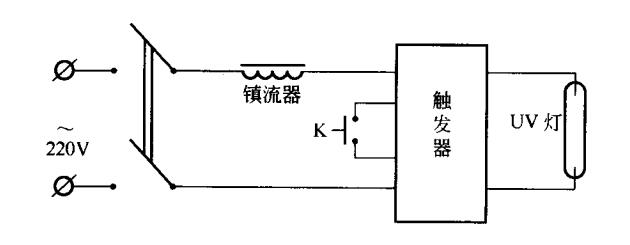

一般低功率UV燈常用觸發器、鎮流器點燈電路，而高功率UV燈常用漏磁變壓器點燈電路。如圖1所示為觸發器、鎮流器點燈電路原理。

圖1 觸發器、鎮流器點燈電路

觸發器、鎮流器點燈電路工作過程是，將電源接通，此時，由于電源電壓低不能激發點燃燈管，相當于燈內斷路。當按下觸發器開關K時，觸發器產生高壓使燈著火。當燈啟動發光后觸發器失去作用，此時鎮流器起限流作用，使燈工作在正常電流值。

觸發器是能產生一個高頻高壓的脈沖裝置。觸發器一般有振子式、火花式和晶體管式三種。目前應用的多為振子式和火花式兩種。

(1)振子式觸發器

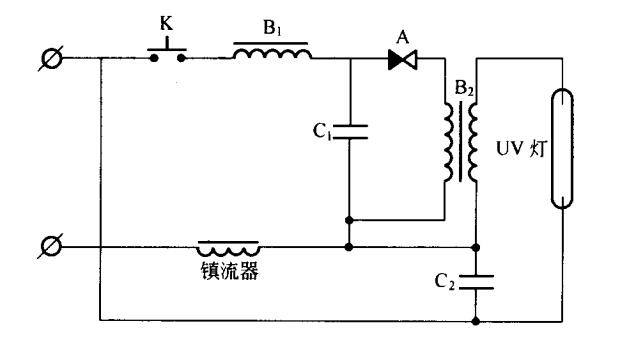

圖2為振子式觸發器原理，圖中A是振子觸點，B1是振子變壓器，它的鐵芯磁回路不是閉合的，而是長條形鐵芯，鐵芯頂端是一個帶觸點的振子彈簧片（鐵質）。兩個觸點引線之間相互絕緣，但兩個觸點是常閉點，當開關K按下后，B1線圈通電流，鐵芯吸引振子彈簧片，使常閉觸點A斷開。觸點A斷開后，B1中電流斷開，鐵芯失去磁力彈簣片釋放，此時觸點A又重新閉合。觸點反復斷開、閉合，使升壓變壓器B2的初級線圈和G組成振蕩器，產生一個高頻電壓并加到變壓器B2上，變壓器B2的初級感應出一個高頻高電壓的脈沖通過C2加到UV燈上，使燈電極被加熱發射電子，最終將燈啟輝點燃。

圖2 振子式觸發器原理

脈沖變壓器B2中的頻率一般為幾百赫茲，次級電壓可達幾千伏，只要髙于UV燈點火電壓就可啟動燈管，一般燈管每厘米電壓在15-20V時就能點燃燈管。C2—般數值很小，在0.1μF左右，主要是通B2產生的高頻，而一般50Hz低頻信號通不過去。一旦燈被觸發點燃后，燈內金屬電離形成氣體導體，此時B2次級被燈電流短路，燈依靠經鎮流器、B2次級、燈形成的回路工作，再按K就不起作用了。振子式觸發器產生的信號頻率較高，點燈快但產生的電壓不高，因此適應于短弧UV燈管的啟動。

(2)火花式觸發器

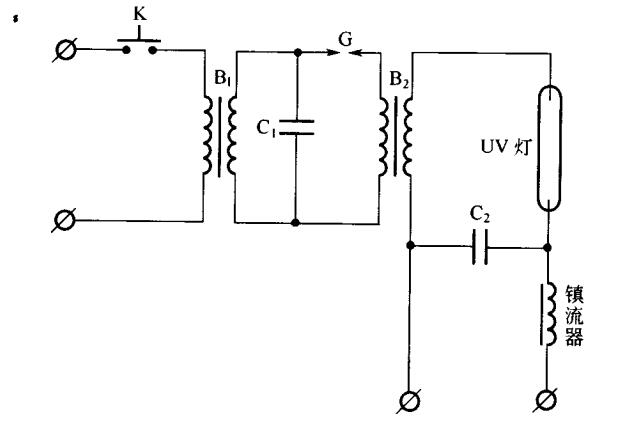

圖3所示為火花式觸發器原理。

圖3 火花式觸發器原理

按下按鍵K時，升壓變壓器B1接通，在次級開路電壓為3000-5000V，此時C1充電。當C1兩端電壓充到火花隙G擊穿電壓時，火花隙被擊穿導電，電流通過C1和B2初級在G開始放電，在B2的次級中感應出一個高壓脈沖，這樣一個高頻高壓電將燈點燃。同樣當燈點燃后燈工作在靠鎮流器供電，觸發器就失去作用。

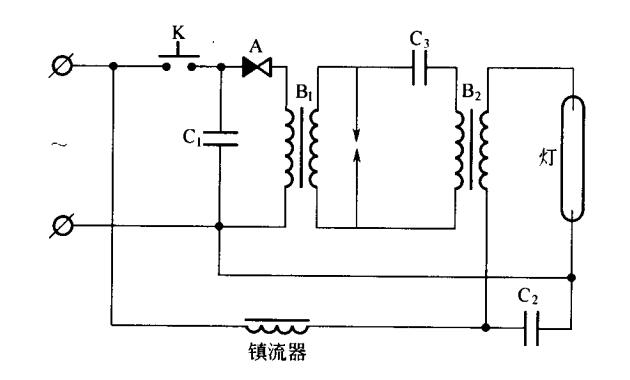

火花式觸發器有兩個升壓變壓器B1、B2，在B2的次級產生的高壓可達10kw，這是振子式觸發器做不到的。但間隙G產生的頻率不如振子的頻率高。因此長弧UV燈觸發器一般用振子式和火花式觸發器并用，利用振子式觸發器高頻和火花式觸發器高壓的優點，如圖4所示。
