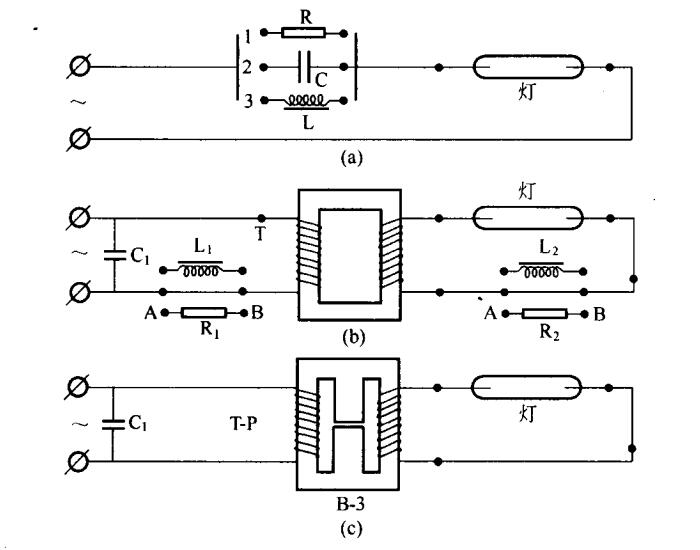

在恒定電壓網絡下，要限制具有下降伏安特性器件的電流，最簡單的方法是將具有一定阻抗的裝置與氣體放電器件串聯。如圖2所示為電阻、電感和電容阻抗穩定電路。一般直流電壓工作用歐姆電阻作為穩流裝置如圖,在交流工作場合用電感或電容器件作為穩定裝置如圖、圖。
圖1 氣體放電穩定電路原理
圖1中直線b為歐姆電阻穩定器件的伏安特性曲線。c是a與b相疊加的曲線，就是燈管與歐姆穩定器串聯后的伏安特性，從圖上看是上升曲線，同直線b相似，是正伏安特性。當電壓給定時（如380V)，則直線c中380V對應電流I0也就確定了。只要改變電阻阻值，就可改變直線b的斜率，當輸入電壓V。不變時，就可調整燈電流I0。
