絲網局部UV上光:絲網的過墨量

實際印刷中,通過絲網的油墨量與絲網的材料、性能、規格、油墨的黏度及承印物的表面性質、刮板的硬度、壓力、速度及印版與承印物的間隙等多種因素有關。一般把如圖1所示的那樣假設的一個透過體積叫作過墨量。

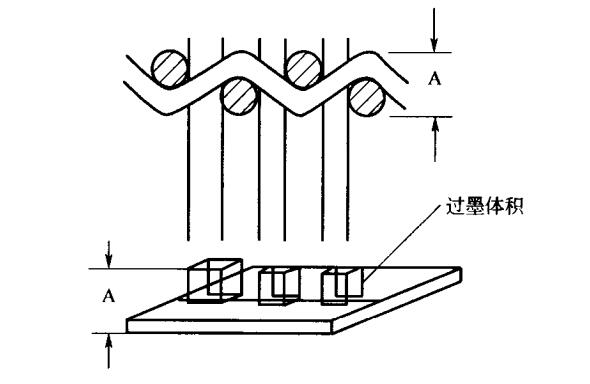

過墨體積模擬圖

圖1 過墨體積模擬圖

網孔面積率即單位絲網面積內網孔面積所占百分比,計算公式為:

油墨通過量公式

則油墨通過量=絲網厚度 X 網孔面積 X 網孔面積率。

式中絲網厚度= (1.8-2)d(雙股絲網)

從圖2中可以看到,a X b為網孔面積,C X D為絲網面積,d為絲網直徑。

由上式可知,絲網的絲網直徑d大、網孔面積大則油墨通過量就多。當然這個公式是理想狀況,即網孔內的油墨全部漏到承印物上的情況。實際上油墨不可能都能從網孔中漏下去,網孔會粘一部分油墨在網孔內漏不出來,留多少下不來與油墨的特性、刮刀性質及刮墨速度等因素有關,這個具體要從實踐中摸索。

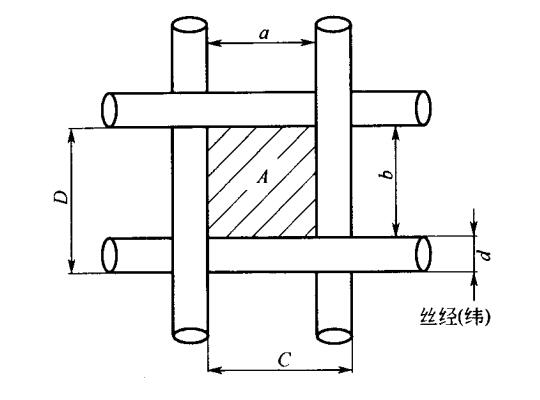

絲網的開度圖

圖2 絲網的開度圖
