1、網紋輥網穴載墨量

網穴的體積就是網穴基本的載墨量，網穴角度、網線數、網孔形狀、網穴深度和網底形狀決定。圖1為四菱形網孔棱錐形網穴示意圖，每個網穴的體積為V，根據網墻寬度a可計算出單位面積內網孔的數量以及單位面積網紋輥表面各網穴的體積之和。單位面積內 網穴體積之和用BCM表示，單位為μm³/in²或μm³/cm²。

? ? ? ? ? ? (a)網孔形狀 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(b)網穴形狀 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (c)網穴立體形狀

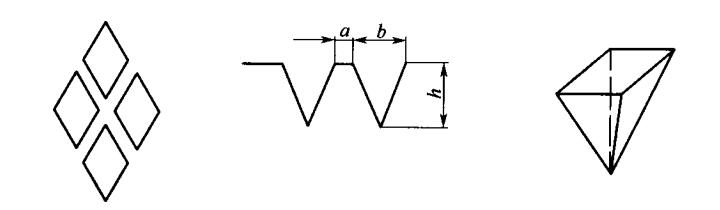

圖1 四菱形網孔棱錐形網穴示意

2、網紋輥線數

單位面積（一般面積單位常用目/平方英寸或目/平方厘米表示）網孔的個數稱為網目數；也可以轉換為沿網紋輥軸向單位長度（一般常用in或cm表示）上的網孔數稱為線數，表示為l/in或l/cm。

不同的網孔形狀、網穴形狀、網墻寬度的網紋輥BCM值是不同的，網紋輥的載墨量也就不相同。

3、網紋輥線數與BCM之間關系

網紋輥線數高則BCM值低，網孔開口b值小，網墻寬度a也小，這樣情況下網穴深度h也要小。這是因?yàn)橹圃炀W(wǎng)紋輥的滾壓方法和激光雕刻方法決定的，不可能制造出a、b小而h很深的網穴，另外網孔開口小而深的網穴油墨很難轉移出來。表1為六角連通網紋輥線數與BCM關系。

表1 六角連通網形BCM值（金屬滾壓)
